让我们在本章中画一个条形图。在这个例子中，我们将上一章中使用的 data.csv 文件作为数据集，并生成一个动画条形图。

为此，我们需要执行以下步骤

步骤 1 - 应用样式- 使用下面给出的编码应用 css 样式。

   .bar {
      fill: green;
   }

   .highlight {
      fill: red;
   }

   .title {
      fill: blue;
      font-weight: bold;
   }

步骤 2 - 定义变量- 让我们使用下面的脚本定义 svg 属性。

   var svg = d3.select("svg"), margin = 200,
   width = svg.attr("width") - margin,
   height = svg.attr("height") - margin;

步骤 3 - 附加文本- 现在，使用下面的编码附加文本并应用转换。

svg.append("text")
   .attr("transform", "translate(100,0)")
   .attr("x", 50)
   .attr("y", 50)
   .attr("font-size", "20px")
   .attr("class", "title")
   .text("population bar chart")

步骤 4 - 创建比例范围- 在这一步中，我们可以创建一个比例范围并附加组元素。它定义如下。

var x = d3.scaleband().range([0, width]).padding(0.4),
   y = d3.scalelinear()
      .range([height, 0]);
   var g = svg.append("g")
      .attr("transform", "translate("   100   ","   100   ")");

步骤 5 - 读取数据- 我们已经在前面的示例中创建了data.csv文件。相同的文件，我们在这里使用过。

year,population
2006,40
2008,45
2010,48
2012,51
2014,53
2016,57
2017,62

现在，使用下面的代码读取上面的文件。

d3.csv("data.csv", function(error, data) {
   if (error) {
      throw error;
   }

步骤 6 - 设置域 - 现在，使用下面的编码设置域。

x.domain(data.map(function(d) { return d.year; }));
y.domain([0, d3.max(data, function(d) { return d.population; })]);

步骤 7 - 添加 x 轴- 现在，您可以将 x 轴添加到变换中。它如下所示。

g.append("g")
   .attr("transform", "translate(0,"   height   ")")
   .call(d3.axisbottom(x)).append("text")
   .attr("y", height - 250).attr("x", width - 100)
   .attr("text-anchor", "end").attr("font-size", "18px")
   .attr("stroke", "blue").text("year");

步骤 8 - 添加 y 轴- 使用下面给出的代码将 y 轴添加到转换中。

g.append("g")
   .append("text").attr("transform", "rotate(-90)")
   .attr("y", 6).attr("dy", "-5.1em")
   .attr("text-anchor", "end").attr("font-size", "18px")
   .attr("stroke", "blue").text("population");

步骤 9 - 附加组元素- 现在，附加组元素并将变换应用到 y 轴，如下定义。

g.append("g")
   .attr("transform", "translate(0, 0)")
   .call(d3.axisleft(y))

步骤 10 - 选择条形类- 现在，选择条形类中的所有元素，如下所定义。

g.selectall(".bar")
   .data(data).enter()
   .append("rect")
   .attr("class", "bar")
   .on("mouseover", onmouseover)
   .on("mouseout", onmouseout)
   .attr("x", function(d) { return x(d.year); })
   .attr("y", function(d) { return y(d.population); })
   .attr("width", x.bandwidth())
   .transition()
   .ease(d3.easelinear)
   .duration(200)
   .delay(function (d, i) {
      return i * 25;
   })
   .attr("height", function(d) { return height - y(d.population); });
});

在这里，我们为 mouseout 和 mouseover 添加了侦听器事件以执行动画。当鼠标悬停在特定栏上并离开它时，它会应用动画。这些功能将在以下步骤中进行说明。

所述.ease(d3.easelinear)函数用于在动画执行视在运动。它处理持续时间为 200 的慢进和慢出运动。可以使用以下方法计算延迟 -

.delay(function (d, i) {
   return i * 25;
})

步骤 11 - 鼠标悬停事件处理函数- 让我们创建一个鼠标悬停事件处理程序来处理鼠标事件，如下所示。

function onmouseover(d, i) {
   d3.select(this)
      .attr('class', 'highlight');
   d3.select(this)
      .transition()
      .duration(200)
      .attr('width', x.bandwidth()   5)
      .attr("y", function(d) { return y(d.population) - 10; })
      .attr("height", function(d) { return height - y(d.population)   10; });
   g.append("text")
      .attr('class', 'val')

   .attr('x', function() {
      return x(d.year);
   })

   .attr('y', function() {
      return y(d.value) - 10;
   })
}

在这里，在鼠标悬停事件中，我们要增加条的宽度和高度，并将所选条的条颜色设置为红色。对于颜色，我们添加了一个“highlight”类，它将所选条的颜色更改为红色。

持续 200 毫秒的条形过渡函数。当我们将条形的宽度增加 5px，高度增加 10px 时，从条形之前的宽度和高度到新的宽度和高度的过渡将持续 200 毫秒。

接下来，我们为条计算了一个新的“y”值，以便条不会因新的高度值而扭曲。

步骤 12 - mouseout 事件处理函数- 让我们创建一个 mouseout 事件处理程序来处理鼠标事件。它定义如下。

function onmouseout(d, i) {
   d3.select(this).attr('class', 'bar');

   d3.select(this)
      .transition()
      .duration(400).attr('width', x.bandwidth())
      .attr("y", function(d) { return y(d.population); })
      .attr("height", function(d) { return height - y(d.population); });

   d3.selectall('.val')
      .remove()
}

在这里，在 mouseout 事件中，我们想要删除我们在 mouseover 事件中应用的选择功能。因此，我们将 bar 类还原为原始的 'bar' 类并恢复所选条的原始宽度和高度，并将 y 值恢复为原始值。

在（“ val”）d3.selectall。删除（）函数是用来去除我们酒吧的选择过程中又增加了文本值。

步骤 13 - 工作示例- 完整程序在以下代码块中给出。创建一个网页animation_bar.html并向其添加以下代码。

animation_bar.html

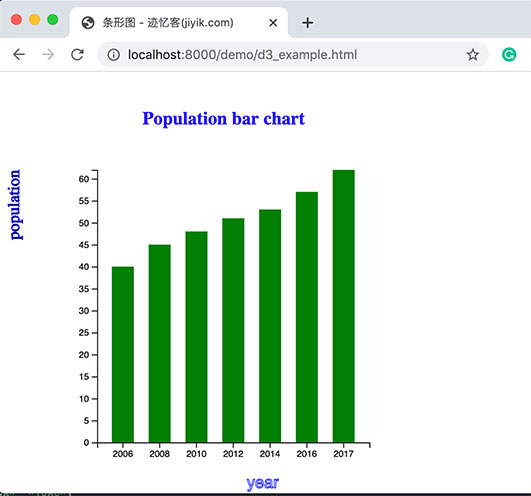

现在，请求浏览器，我们将看到以下显示结果。

如果我们选择任何条，它将以红色突出显示。d3 是一个通用的可视化库，处理数据到信息、文档、元素等的转换，最终帮助创建数据可视化。
