我们可以使用基础 r 的 persp() 函数创建曲面的透视图。曲面通过与所有 (x,y) 值对相对应的 z 值。

要使用 persp() 函数，我们需要了解其主要参数的格式。本文的其余部分通过简单的示例演示和解释这些。

r 中 persp() 函数的参数

由于 persp() 在 3 维中绘图，因此 3 个坐标有三个参数 x、y 和 z。

1. x 和 y 是数值向量。这些必须按升序排列。

2. 参数 z 采用矩阵。该矩阵中必须有一个 z 值对应于 x 和 y 的每个组合。

   绘制的曲面通过所有 z 值。

创建 z 矩阵的一种方法是使用 outer() 函数将二元函数应用于 x 和 y 值的所有组合。

默认情况下，persp() 函数从 y 轴的负侧显示视图。

1. phi 参数给出了 colatitude。将 phi 从 0 度更改为 90 度会影响将视图从前面更改为顶部。
2. theta 参数给出方位角。将 theta 从 0 度更改为 90 度具有使图形绕其垂直轴顺时针旋转的效果。

r 中的平面图

我们现在将创建两个平面并从不同的角度查看它们。第一个是水平面。

示例代码：

# a function that gives a constant z value.
h = function(x, y){
  return (0*x 0*y 1)
}
x = seq(-1,1,length.out=5)
y = seq(-1,1, length.out=5)
# apply the h function to all pairs (x,y).
# this gives the z matrix.
z = outer(x, y, h)
# four different views.
persp(x=x,y=y,z=z, theta=0, phi=0, xlim=range(-2,2), ylim=range(-2,2), zlim=range(-2,2))
persp(x=x,y=y,z=z, theta=0, phi=45, xlim=range(-2,2), ylim=range(-2,2), zlim=range(-2,2))
persp(x=x,y=y,z=z, theta=0, phi=90, xlim=range(-2,2), ylim=range(-2,2), zlim=range(-2,2))
persp(x=x,y=y,z=z, theta=45, phi=45, xlim=range(-2,2), ylim=range(-2,2), zlim=range(-2,2))

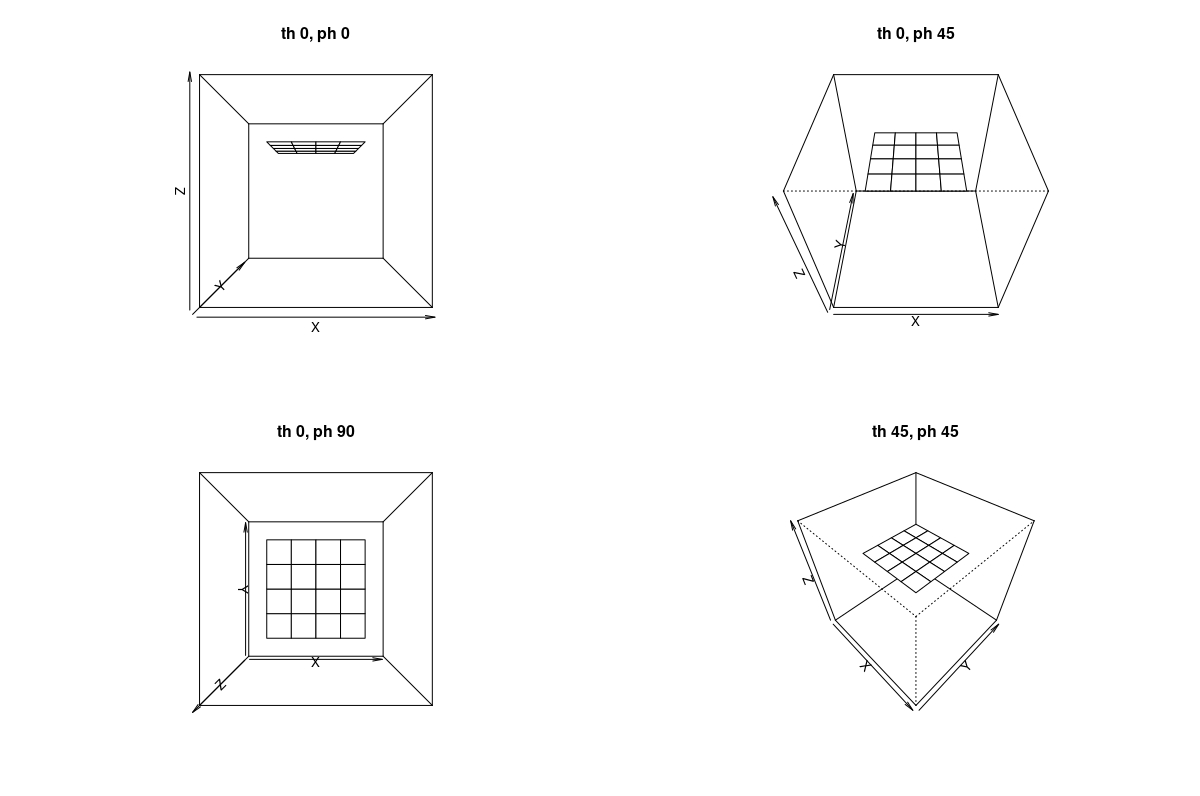

输出数字：

这四个图说明了改变角度 theta 和 phi 的效果。

接下来，我们将看一个斜面。该语法还说明了设置其他 persp() 函数参数。

示例代码：

# a function for a plane.
o = function(x, y){
  return (2*x 3*y-2)
}
x1 = seq(-2,2,length.out=15)
y1 = seq(-2,2, length.out=15)
# apply the function to all combinations of x and y.
z1 = outer(x1, y1, o)
# check the range of the values of z.
# this will help create the limits for the box.
range(z1)
# because we do not use the scale=false argument, the output is a cube.
# the axes are scaled.
persp(x=x1,y=y1,z=z1, theta=20, phi=10, xlim=range(-5,5), ylim=range(-5,5), zlim=range(-12,8),
      xlab="x-axis",
      ylab="y-axis",
      zlab="z-axis",
      main="oblique plane",
      col="#00ffff",
      ticktype="detailed",
      nticks=3)
# with scale=false.
persp(x=x1,y=y1,z=z1, theta=-15, phi=5, xlim=range(-5,5), ylim=range(-5,5), zlim=range(-12,8),
      scale = false,
      xlab="x-axis",
      ylab="y-axis",
      zlab="z-axis",
      main="oblique plane",
      col="#ff00ff",
      ticktype="detailed",
      nticks=3)

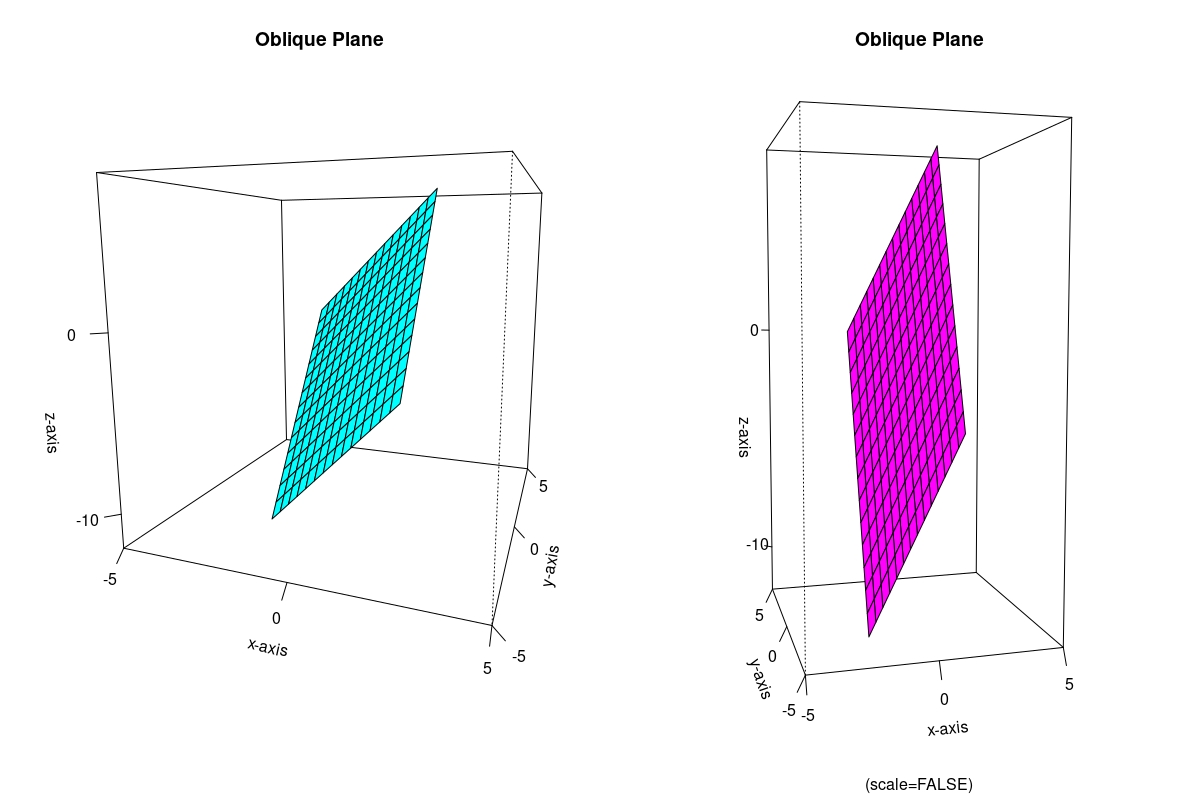

输出数字：

从 r 中的矩阵绘制

persp() 函数可以从对应于向量 x 和 y 的 z 值矩阵按升序绘制。

z 的行数和列数必须分别与 x 和 y 的长度匹配。

示例代码：

# manually create a matrix of z values corresponding
# to all combinations of some x and y.
# (or use such a pre-existing matrix.)
z2 = matrix(data=c(1,1,1,1,1,
                  1,-1,-1,-1,1,
                  1,-1,3,-1,1,
                  1,-1,-1,-1,1,
                  1,1,1,1,1), ncol=5)
x2 = seq(-4, 4, length.out=5)
y2 = seq(-2, 2, by=1)
persp(x=x2, y=y2, z=z2, scale=false, col="#cbd68a", theta=30, phi=15)

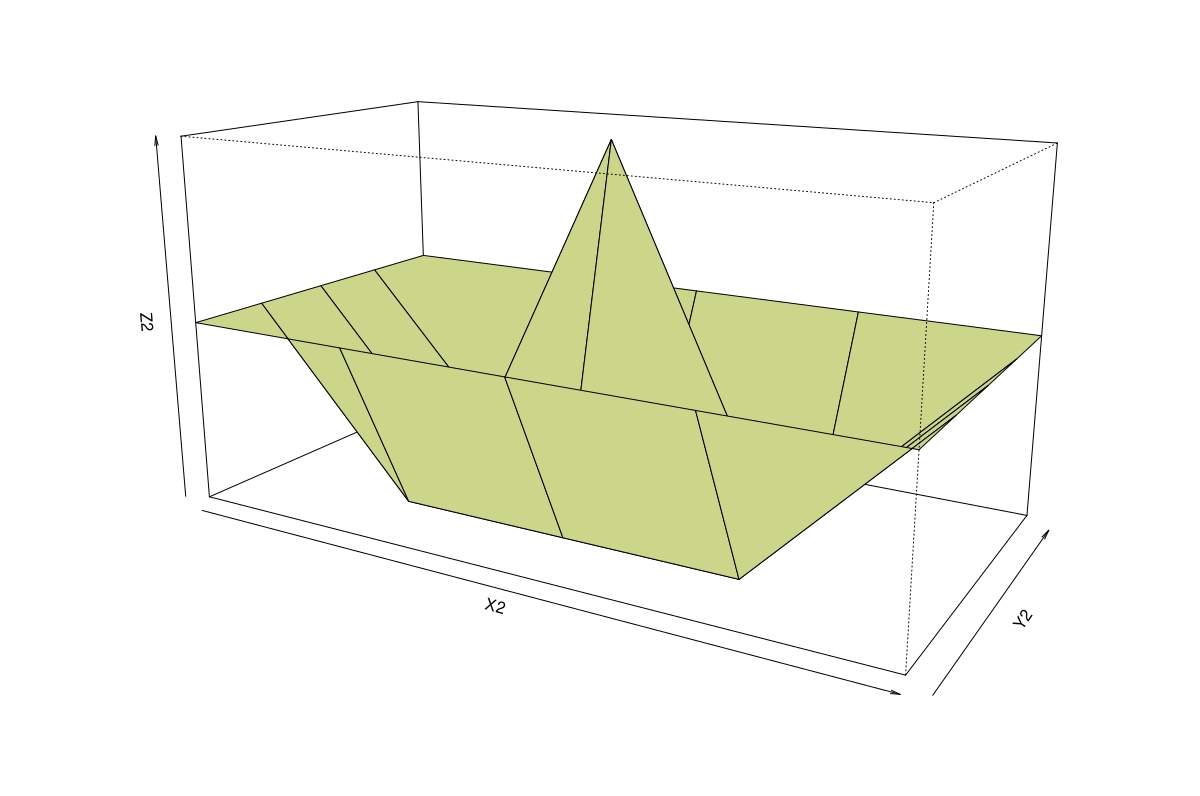

输出图：
